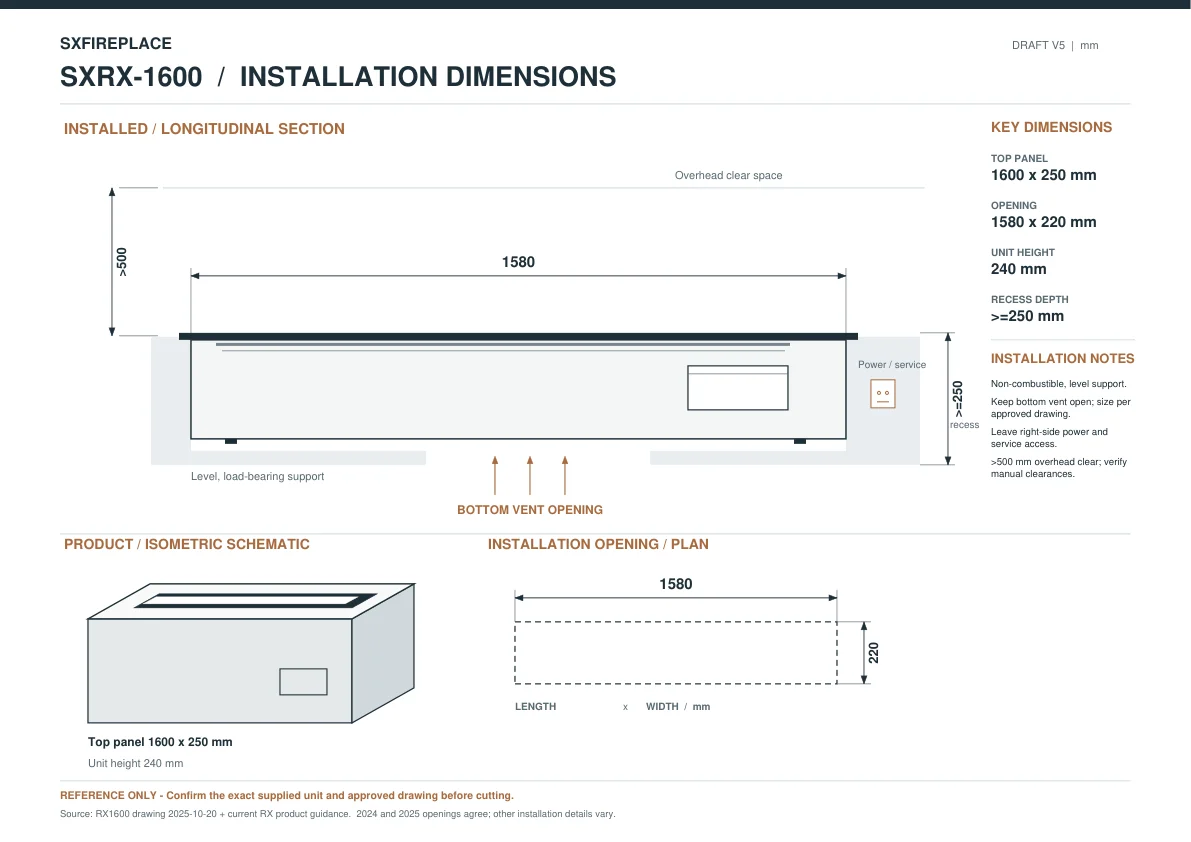

SXFIREPLACE SXRX-1600 / DIMENSIONS D’INSTALLATION
La traduction accompagne les figures d’origine. Les dimensions et les avertissements du document source sont conservés.
Page source 1
Texte traduit
BROUILLON V5 | mm
SXFIREPLACE SXRX-1600 / DIMENSIONS D’INSTALLATION
DIMENSIONS CLÉS
INSTALLÉ / COUPE LONGITUDINALE
Espace libre au-dessus
PANNEAU SUPÉRIEUR 1600 x 250 mm
OUVERTURE 1580 x 220 mm
1580
>500
HAUTEUR DE L’UNITÉ 240 mm
PROFONDEUR DE RÉSERVATION >=250 mm
NOTES D’INSTALLATION
Alimentation / entretien
Support incombustible et de niveau.
>=250
Maintenir l’évent inférieur dégagé ; dimensions selon le plan approuvé.
réservation
Prévoir un accès à droite pour l’alimentation et l’entretien.
Dégagement supérieur >500 mm ; vérifier les distances du manuel.
Support de niveau et porteur
OUVERTURE DE VENTILATION INFÉRIEURE
PRODUIT / SCHÉMA ISOMÉTRIQUE
OUVERTURE D’INSTALLATION / VUE EN PLAN
1580
220
LONGUEUR x LARGEUR / mm
Panneau supérieur 1600 x 250 mm
Hauteur de l’unité 240 mm
RÉFÉRENCE UNIQUEMENT - Confirmer l’unité exacte fournie et le plan approuvé avant la découpe.
Source : plan RX1600 2025-10-20 + consignes produit RX actuelles. Les ouvertures de 2024 et 2025 concordent ; d’autres détails d’installation diffèrent.
