SXFIREPLACE SXRX-1200 / DIMENSIONS D’INSTALLATION

La traduction accompagne les figures d’origine. Les dimensions et les avertissements du document source sont conservés.

Page source 1

BROUILLON V5 | mm

DIMENSIONS CLÉS

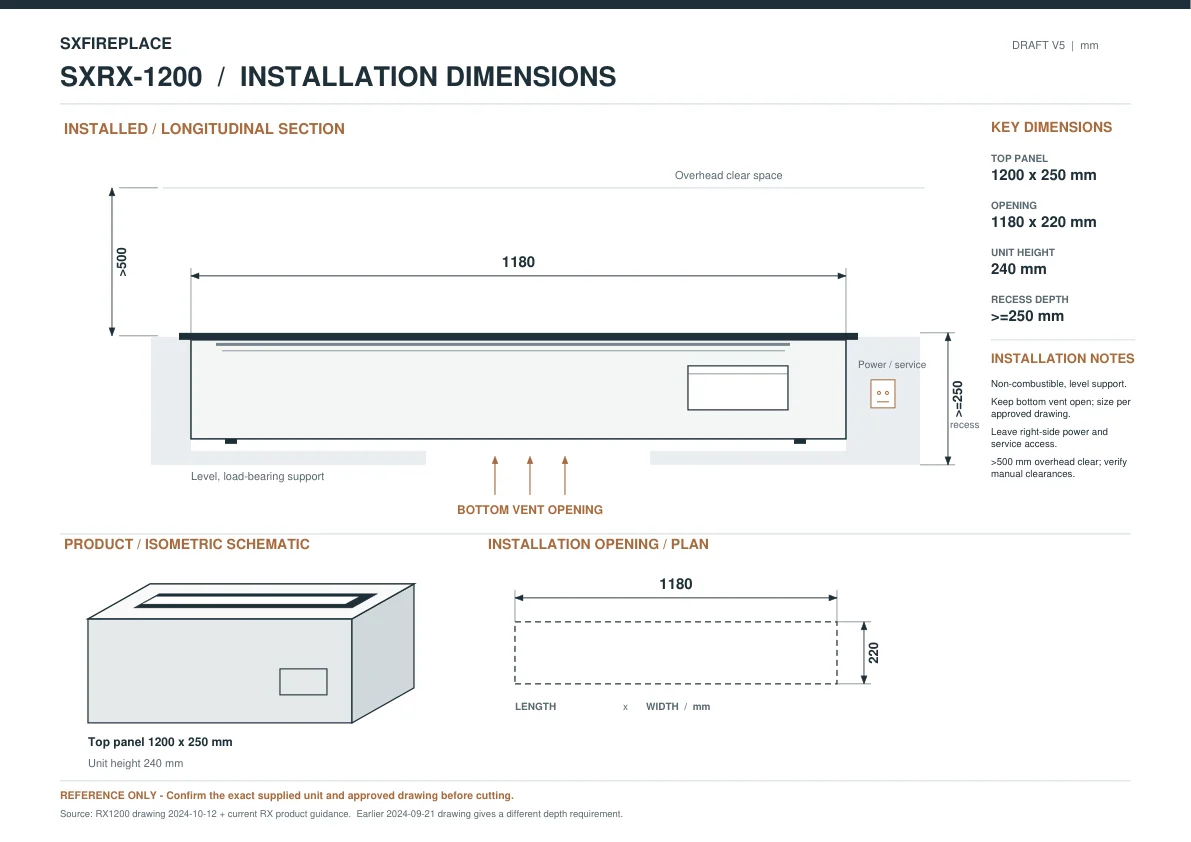

INSTALLÉ / COUPE LONGITUDINALE

Espace libre au-dessus

PANNEAU SUPÉRIEUR 1200 x 250 mm

OUVERTURE 1180 x 220 mm

1180

>500

HAUTEUR DE L’UNITÉ 240 mm

PROFONDEUR DE RÉSERVATION >=250 mm

NOTES D’INSTALLATION

Alimentation / entretien

Support incombustible et de niveau.

>=250

Maintenir l’évent inférieur dégagé ; dimensions selon le plan approuvé.

réservation

Prévoir un accès à droite pour l’alimentation et l’entretien.

Dégagement supérieur >500 mm ; vérifier les distances du manuel.

Support de niveau et porteur

OUVERTURE DE VENTILATION INFÉRIEURE

PRODUIT / SCHÉMA ISOMÉTRIQUE

OUVERTURE D’INSTALLATION / VUE EN PLAN

1180

220

LONGUEUR x LARGEUR / mm

Panneau supérieur 1200 x 250 mm

Hauteur de l’unité 240 mm

RÉFÉRENCE UNIQUEMENT - Confirmer l’unité exacte fournie et le plan approuvé avant la découpe.

Source : plan RX1200 2024-10-12 + consignes produit RX actuelles. Le plan antérieur du 2024-09-21 indique une profondeur requise différente.
