SXFIREPLACE SXKT-1600 / DIMENSIONS D’INSTALLATION
La traduction accompagne les figures d’origine. Les dimensions et les avertissements du document source sont conservés.
Page source 1
Texte traduit
BROUILLON V5 | mm
SXFIREPLACE SXKT-1600 / DIMENSIONS D’INSTALLATION
DIMENSIONS CLÉS

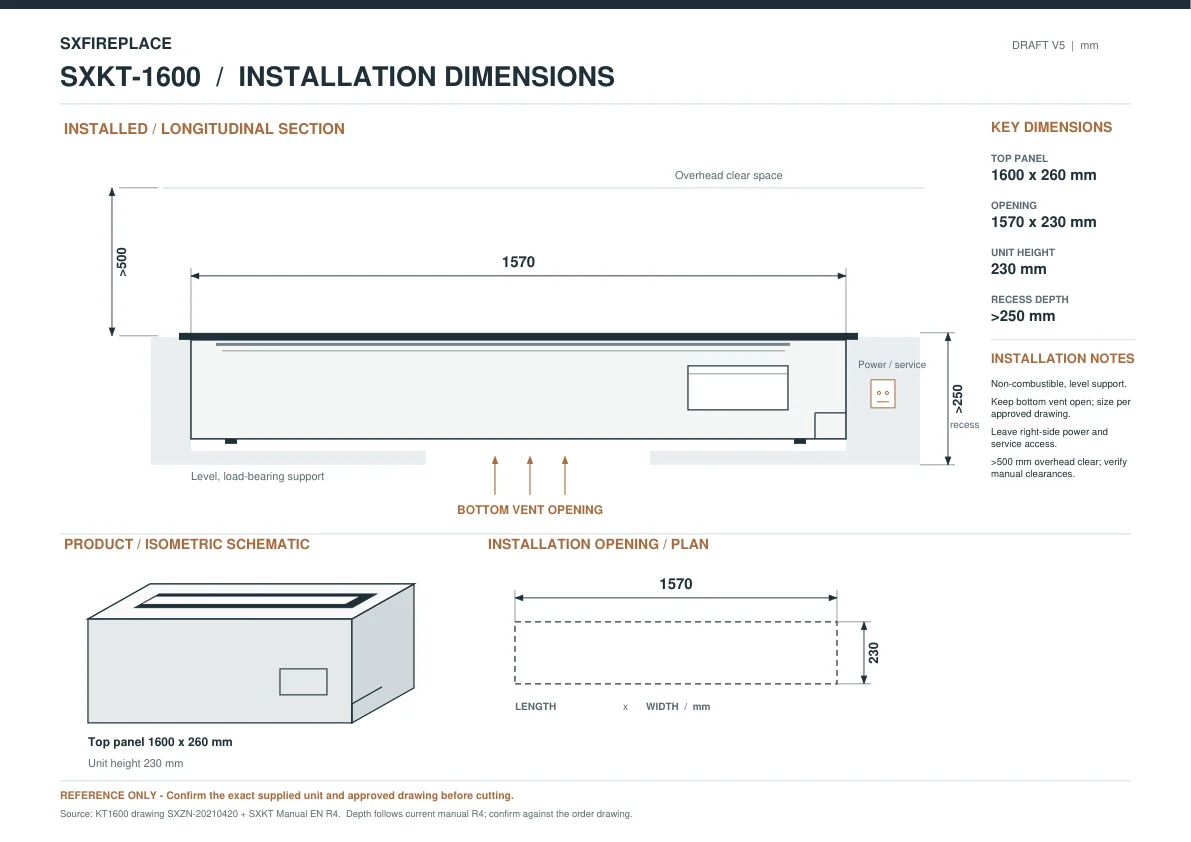

INSTALLÉ / COUPE LONGITUDINALE
Espace libre au-dessus
PANNEAU SUPÉRIEUR 1600 x 260 mm
OUVERTURE 1570 x 230 mm
1570
>500
HAUTEUR DE L’UNITÉ 230 mm
PROFONDEUR DE RÉSERVATION >250 mm
NOTES D’INSTALLATION
Alimentation / entretien
Support incombustible et de niveau.
>250
Maintenir l’évent inférieur dégagé ; dimensions selon le plan approuvé.
réservation
Prévoir un accès à droite pour l’alimentation et l’entretien.
Dégagement supérieur >500 mm ; vérifier les distances du manuel.
Support de niveau et porteur
OUVERTURE DE VENTILATION INFÉRIEURE
PRODUIT / SCHÉMA ISOMÉTRIQUE
OUVERTURE D’INSTALLATION / VUE EN PLAN
1570
230
LONGUEUR x LARGEUR / mm
Panneau supérieur 1600 x 260 mm
Hauteur de l’unité 230 mm
RÉFÉRENCE UNIQUEMENT - Confirmer l’unité exacte fournie et le plan approuvé avant la découpe.
Source : plan KT1600 SXZN-20210420 + manuel SXKT EN R4. La profondeur suit le manuel actuel R4 ; confirmer avec le plan de commande.
