SXFIREPLACE SXKT-1800 / DIMENSIONES DE INSTALACIÓN
La traducción acompaña a las figuras originales. Se conservan las dimensiones y las advertencias del documento de origen.

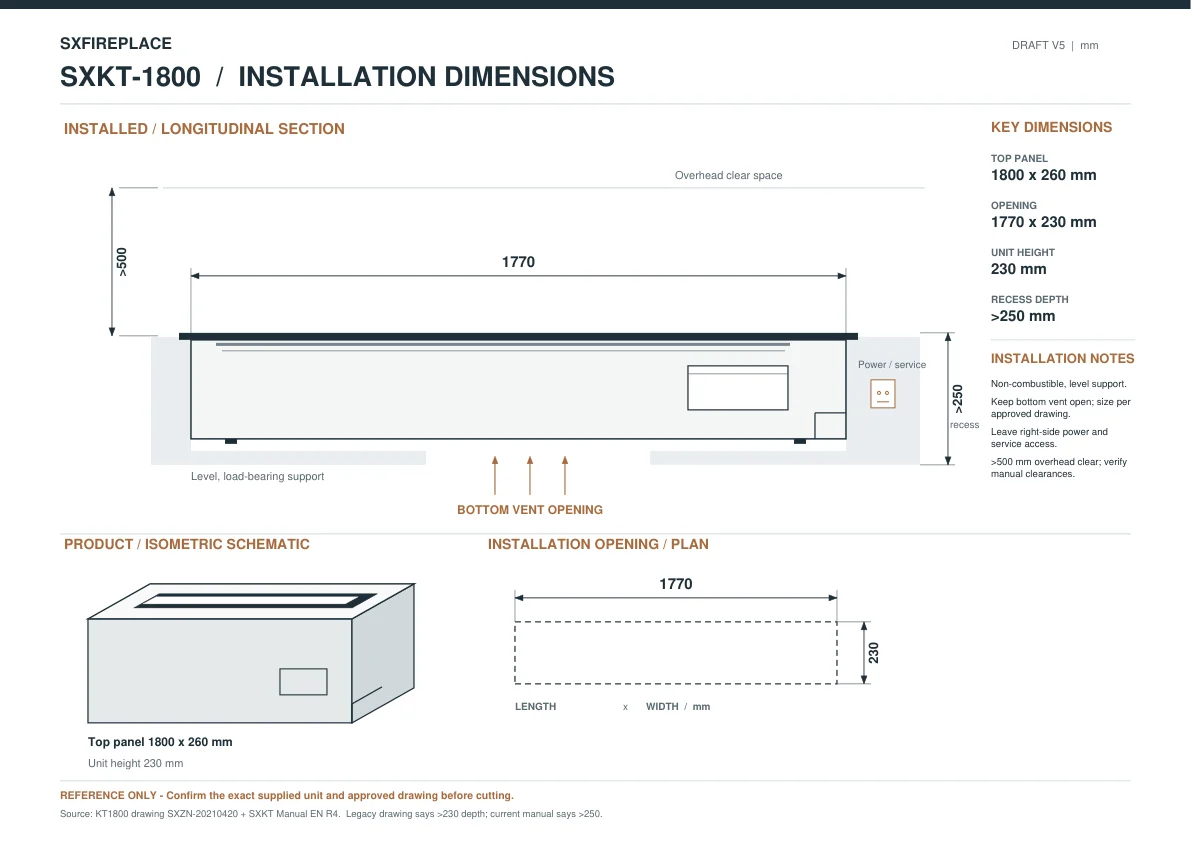

Página de origen 1
Texto traducido
BORRADOR V5 | mm
SXFIREPLACE SXKT-1800 / DIMENSIONES DE INSTALACIÓN
DIMENSIONES PRINCIPALES
INSTALADO / SECCIÓN LONGITUDINAL
Espacio libre superior
PLACA SUPERIOR 1800 x 260 mm
HUECO 1770 x 230 mm
1770
>500
ALTURA DE LA UNIDAD 230 mm
PROFUNDIDAD DEL HUECO >250 mm
NOTAS DE INSTALACIÓN
Alimentación / mantenimiento
Soporte no combustible y nivelado.
>250
Mantener libre la ventilación inferior; dimensiones según el plano aprobado.
hueco
Dejar acceso a la derecha para alimentación y mantenimiento.
Espacio libre superior >500 mm; verificar las distancias del manual.
Soporte nivelado y portante
ABERTURA DE VENTILACIÓN INFERIOR
PRODUCTO / ESQUEMA ISOMÉTRICO
HUECO DE INSTALACIÓN / PLANTA
1770
230
LONGITUD x ANCHURA / mm
Placa superior 1800 x 260 mm
Altura de la unidad 230 mm
SOLO COMO REFERENCIA - Confirmar la unidad exacta suministrada y el plano aprobado antes de cortar.
Fuente: plano KT1800 SXZN-20210420 + manual SXKT EN R4. El plano antiguo indica profundidad >230; el manual actual indica >250.
