SXFIREPLACE SXRX-1800 / أبعاد التركيب
ترافق الترجمة الأشكال الأصلية. وتُحفظ الأبعاد والتحذيرات الواردة في المستند المصدر.
صفحة المصدر 1
النص المترجم
مسودة V5 | mm

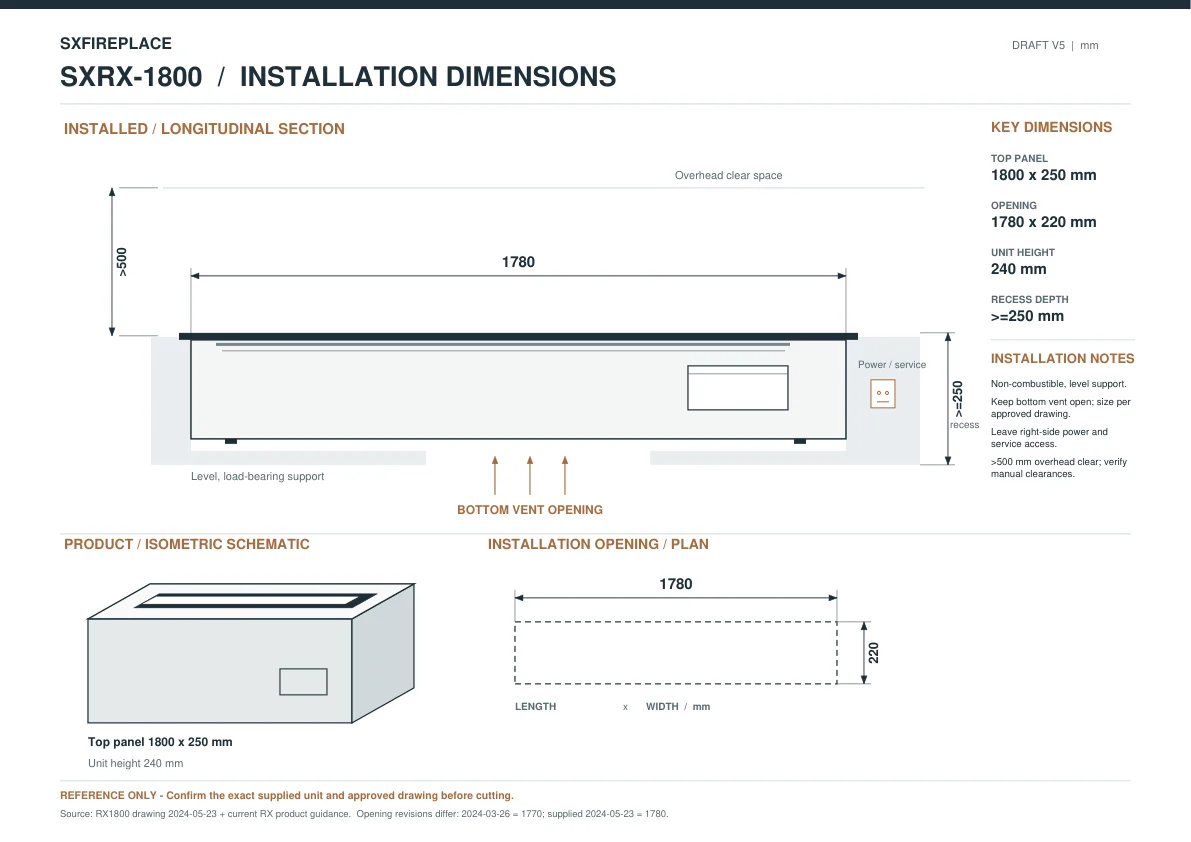

SXFIREPLACE SXRX-1800 / أبعاد التركيب
الأبعاد الرئيسية
بعد التركيب / مقطع طولي
المساحة الخالية العلوية
اللوحة العلوية 1800 x 250 mm
الفتحة 1780 x 220 mm
1780
>500
ارتفاع الوحدة 240 mm
عمق التجويف >=250 mm
ملاحظات التركيب
الكهرباء / الصيانة
دعامة غير قابلة للاحتراق ومستوية.
>=250
أبقِ فتحة التهوية السفلية مفتوحة؛ المقاس وفق الرسم المعتمد.
تجويف
اترك وصولًا من الجانب الأيمن للكهرباء والصيانة.
خلوص علوي >500 mm؛ تحقق من مسافات الخلوص في الدليل.
دعامة مستوية تتحمل الحمل
فتحة التهوية السفلية
المنتج / مخطط متساوي القياس
فتحة التركيب / المسقط الأفقي
1780
220
الطول x العرض / mm
اللوحة العلوية 1800 x 250 mm
ارتفاع الوحدة 240 mm
للمرجع فقط - أكد الوحدة الموردة المحددة والرسم المعتمد قبل القطع.
المصدر: رسم RX1800 بتاريخ 2024-05-23 + إرشادات منتج RX الحالية. تختلف إصدارات الفتحة: 2024-03-26 = 1770؛ المورّد 2024-05-23 = 1780.
